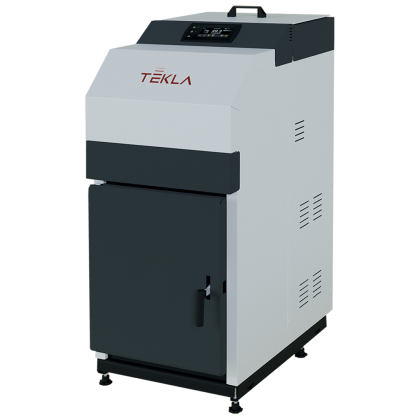

MINI automatický peletový kotol

Kotol MINI MODEL 8 – Kompaktný automatický oceľový kotol na pelety s integrovanou zásobníkovou nádržou, vybavený samočistiacim horákom na pelety a pokročilou dotykovou reguláciou. Ideálny pre menšie technické miestnosti, kotolne alebo byty do 90 m². Kotol je navrhnutý pre maximálny komfort, úsporu priestoru a bezobslužnú prevádzku.
Výkon:
Výkon
8 kW
Materiál
Oceľ výmenníka 5 mm
Palivo
Pelety
Ovládač
Estyma Ingeo TOUCH
Celý popis

MINI automatický peletový kotol

Kľúčovým elementom KOTLA NA PELETY MINI MODEL 8 je kompaktný dizajn s integrovanou zásobníkovou nádržou, vďaka ktorému je zariadenie ideálne aj do menších technických miestností alebo kotolní. Kotol zaberá minimum miesta a je plne automatizovaný, čím zabezpečuje komfortnú a bezobslužnú prevádzku.

Ovládanie zabezpečuje pokročilá dotyková riadiaca jednotka Estyma IGNEO Touch s farebným displejom, ktorá umožňuje jednoduché nastavenie a presné riadenie prevádzkových parametrov.

Ďalšou z výhod je samočistiaci horák, ktorý minimalizuje potrebu údržby a prispieva k dlhodobej bezporuchovej prevádzke zariadenia.

Vďaka kvalitnému spracovaniu a komponentom kotol spĺňa emisnú triedu 5 podľa najnovšej normy PN-EN 303-5:2021+A1:2023-05 a zároveň EcoDesign, čo znamená, že spĺňa najprísnejšie požiadavky EÚ na emisie a účinnosť.

Vysokokvalitné komponenty zaručujú spoľahlivosť a dlhú životnosť:

  • Horák s automatickým čistením

  • Regulátor Estyma IGNEO Touch

  • Výmenník z 5 mm ocele pre maximálnu odolnosť

  • Integrovaná zásobníková nádoba na pelety



Zariadenie je navrhnuté na vykurovanie rodinných domov a bytov s rozlohou do 90 m² a poskytuje ekologický a úsporný zdroj tepla s dôrazom na komfort používateľa.

Kotol MINI je moderné vykurovacie zariadenie novej generácie, navrhnuté s dôrazom na kompaktnosť, pohodlie a ekologickú prevádzku:

  • automatický kotol na drevené pelety Ø 6 mm

  • samočistiaci horák pre maximálne pohodlie

  • ovládanie dotykovým displejom s pokročilými funkciami

  • výmenník tepla z hrubostennej 5 mm ocele

  • spĺňa emisnú triedu 5 a EcoDesign

  • vhodný pre priestory do 90 m²

  • integrovaná zásobníková nádoba – všetko v jednom kompaktnom tele

  • úsporný a ekologický chod





Ekológia:

  • spaľovanie prírodného paliva – drevených peliet

  • vysoká účinnosť s nízkymi emisiami

  • spĺňa najnovšie normy EÚ

  • ekologický zdroj tepla pre domácnosti

Komfort:

  • automatická prevádzka a čistenie

  • jednoduché ovládanie dotykovým displejom

  • nenáročná údržba

  • ideálne riešenie aj pre menšie priestory

Dizajn:

  • moderný, kompaktný dizajn

  • všetky komponenty v jednom tele – úspora miesta

  • funkčnosť a estetika spojené v jednom zariadení

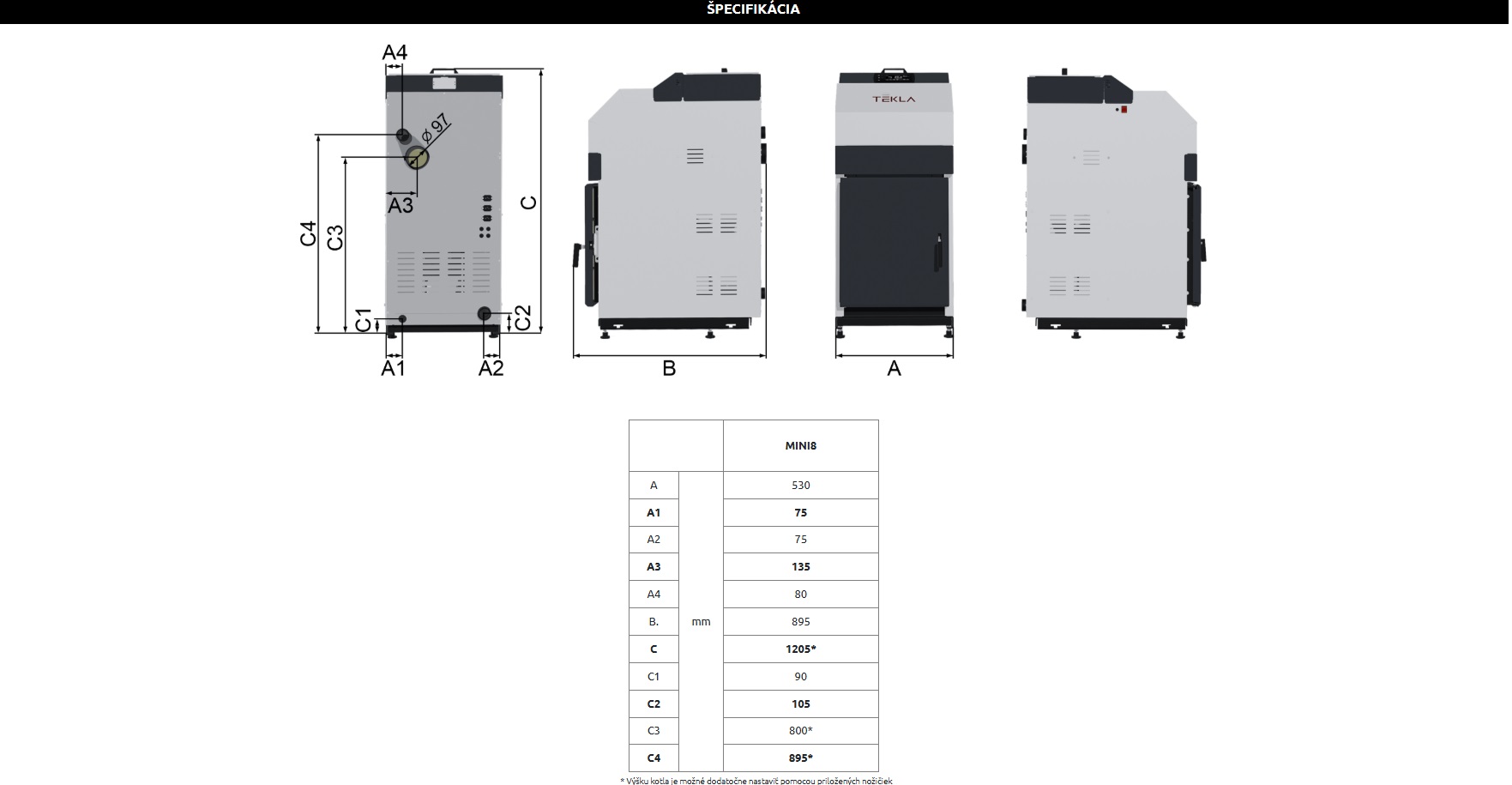

Rozmery

Schémy zapojenia

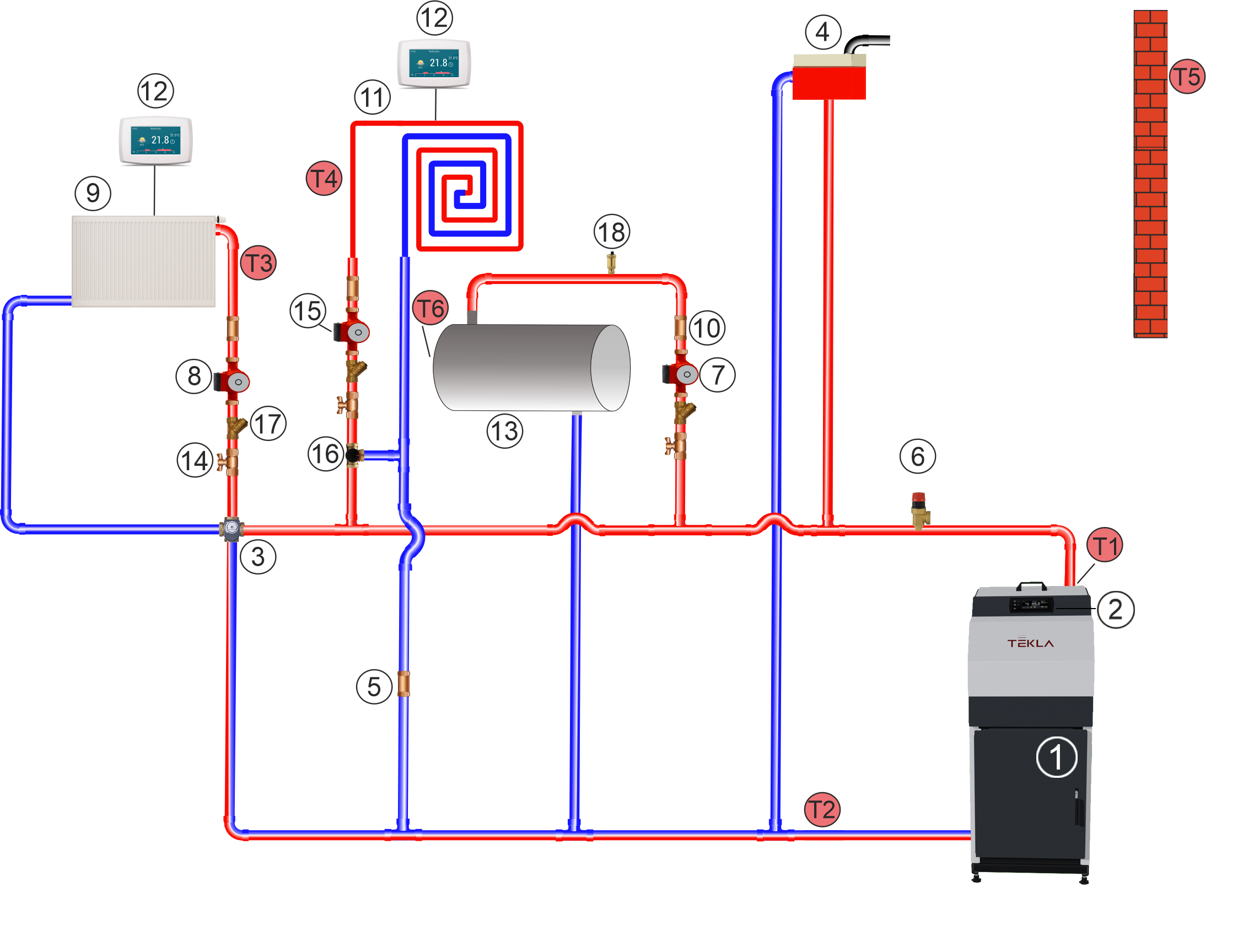

Príkladová schéma inštalácie s pohonom na štvorcestnom ventile.
Schéma určená pre dotykový ovládač.
diagram_1

1  - Kotol,  2  - Regulátor kotla,  3  - Štvorcestný zmiešavací ventil so servopohonom,  4  - Otvorená expanzná nádrž,  5  - Spätná klapka,  6  - Poistný ventil 1,5 bar,  7  - Čerpadlo TÚV,  8  - Čerpadlo ÚK 1,  9  - Vykurovanie ÚK 1,  10  - Spätná klapka,  11  - Vykurovanie ÚK 2,  12  - Izbový snímač teploty,  13  - Zásobník TÚV,  14 -  Guľový ventil,  15  - Čerpadlo ÚK 2,  16  - Trojcestný zmiešavací ventil so servopohonom,  18  - Filter,  19  - Automatický odvzdušňovač,  T1  - Snímač teploty kotla,  T2  - Snímač teploty spiatočky,  T3  - Snímač teploty ÚK 1,  T4  - Snímač teploty ÚK 2,  T5  - Snímač vonkajšej teploty,  T6  - Snímač teploty TÚV

  Príkladová schéma s ventilom DBV v inštalácii.
Schéma určená pre dotykový ovládač.
diagram_5

1 - Kotol, 2 - Regulátor kotla, 3 - Štvorcestný zmiešavací ventil so servopohonom, 4 - Uzavretá expanzná nádoba, 5 - Čerpadlo TÚV, 6 - Poistný ventil 1,5 bar, 7 - Filter, 8 - Čerpadlo ÚK 1, 9 - Vykurovanie ÚK 1, 10 - Zásobník TÚV, 11 - Čerpadlo ÚK 2, 12 - Spätná klapka, 13 - Trojcestný zmiešavací ventil so servopohonom, 14 - Izbový snímač teploty, 15 - Spätná klapka, 16 - Ventil DBV-1, 17 - Ventil, 18 - Vykurovanie ÚK 2, 19 - Automatický odvzdušňovač, 20 - Manometer, T1 - Snímač teploty kotla, T2 - Snímač teploty spiatočky, T3 - Snímač teploty ÚK 1, T4 - Snímač teploty TÚV, T5 - Snímač vonkajšej teploty, T6 - Snímač teploty ÚK 2,

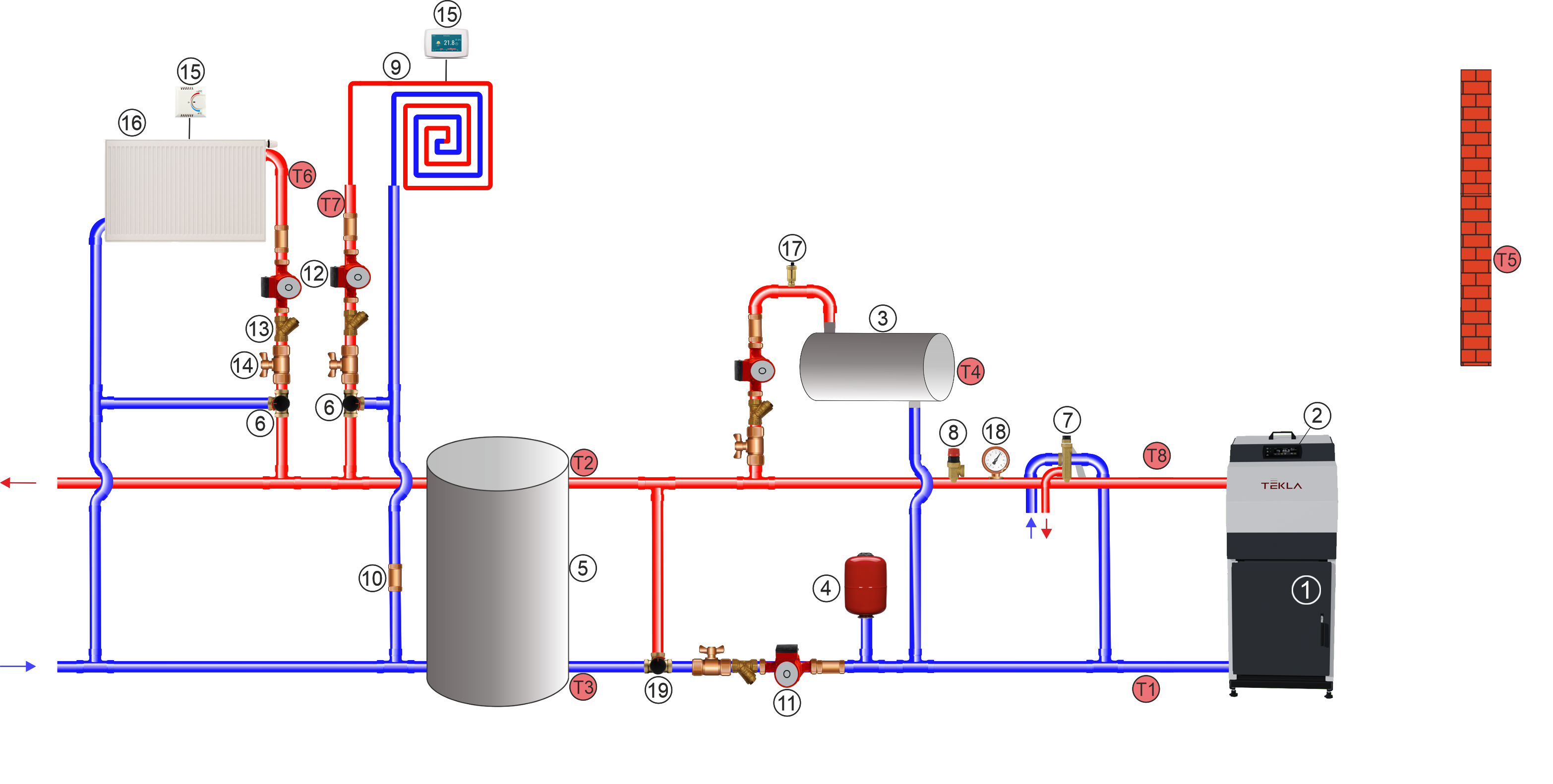

Príklad schémy inštalácie vyrovnávacej pamäte.
Schéma určená pre dotykový ovládač.
diagram_6

1 - Kotol, 2 - Regulátor kotla, 3 - Zásobník TÚV, 4 - Uzavretá expanzná nádoba, 5 - Akumulátor, 6 - Trojcestný zmiešavací ventil so servopohonom, 7 - Ventil DBV, 8 - Poistný ventil 1,5 bar, 9 - Vykurovanie ÚK 2, 10 - Spätná klapka, 11 - Nabíjacie čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter , 14 - Ventil, 15 - Izbový snímač teploty, 16 - Vykurovanie ÚK 1, 17 - Automatický odvzdušňovač, 18 - Manometer, 19 - Termostatický ventil alebo servopohon (len s modulom Touch + mini), T1 - Snímač teploty spiatočky, T2 - Snímač teploty vyrovnávacej náplne (hore) , T3 - Snímač teploty vyrovnávacej náplne (dole) , T4 - Snímač teploty TÚV, T5 - Snímač vonkajšej teploty, T6 Snímač teploty ÚK 1, T7 - Snímač teploty kotla 2, T8 - Snímač teploty kotla,

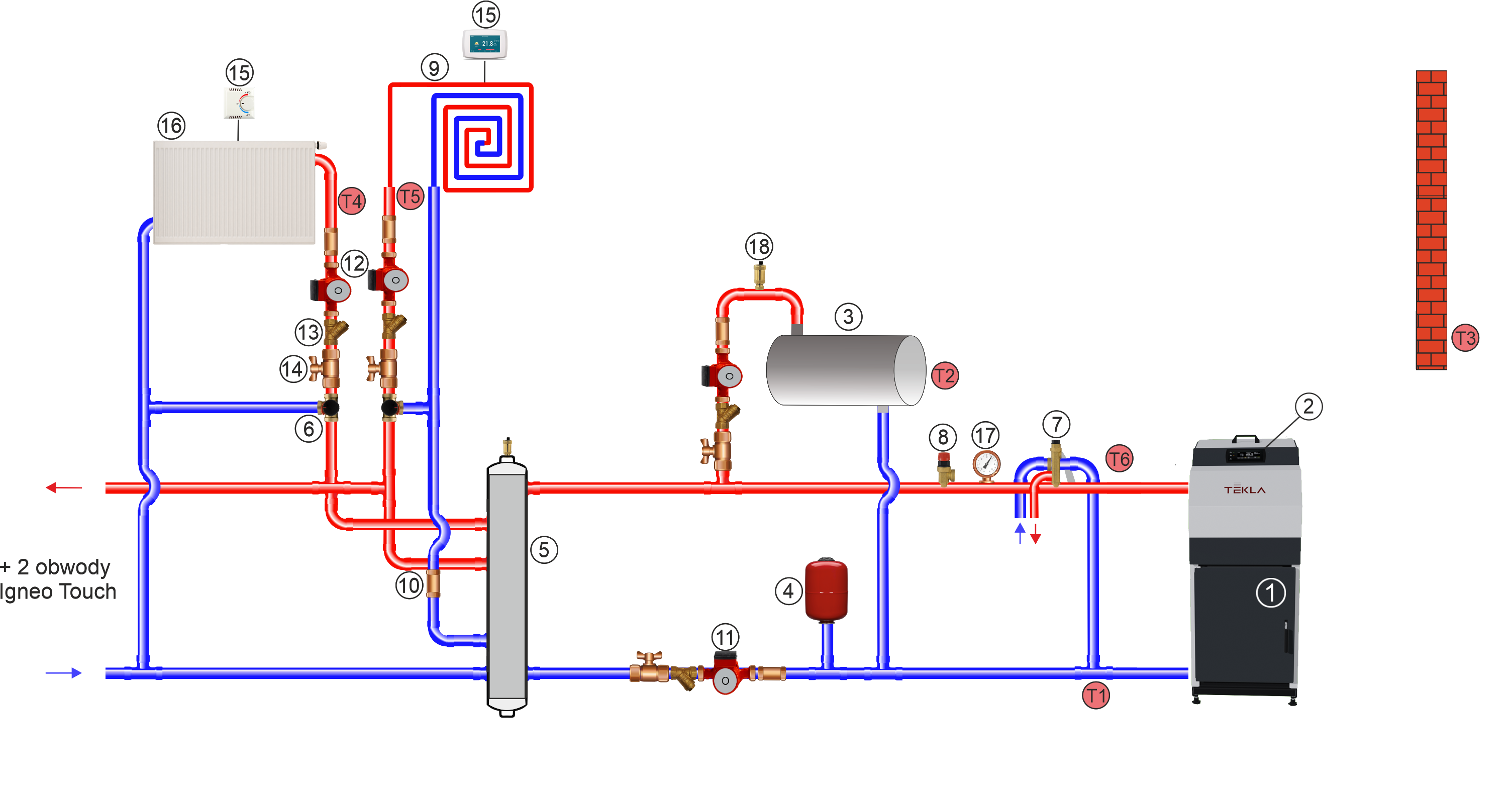

Príklad schémy s hydraulickou spojkou.
Schéma zapojenia venovaná dotykovému ovládaču.
diagram_7

1 - Kotol, 2 - Regulátor kotla, 3 - Zásobník TÚV, 4 - Uzavretá expanzná nádoba, 5 - Hydraulická spojka, 6 - Trojcestný zmiešavací ventil so servopohonom, 7 - Ventil DBV, 8 - Poistný ventil 1,5 baru, 9 - Vykurovanie ÚK 2, 10 – Spätná klapka, 11 – Nabíjacie čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač teploty, 16 - Vykurovanie ÚK 1, 17 - Manometer, 18 - Automatický odvzdušňovač, T1 - Snímač teploty spiatočky, T2 - Snímač teploty TÚV , T3 - Snímač vonkajšej teploty, T4 - Snímač teploty ÚK 1, T5 - Snímač teploty ÚK 2, T6 - Snímač teploty kotla.
