DRACO BIO automatický peletový kotol

Kotol DRACO BIO - Automatický, rozmerovo kompaktný oceľový kotol na pelety s horákom na pelety
Výkon:
Výkon
12, 35, 75, 100, 150 kW
Materiál
Oceľ výmenníka 8 mm
Horák
Horák na pelety FIREBLAST II s automatickým čistením
Palivo
Pelety
Ovládač
Estyma Ingeo TOUCH
Celý popis

DRACO BIO automatický peletový kotol

Peletový kotol DRACO BIO je séria kotlov, ktorá sa osvedčila už rokmi a je založená na veľmi efektívnom a účinnom jedno-ohniskovom výmenníku tepla. Horák na pelety série FIREBLAST II je vyrobený zo žiaruvzdornej ocele a používa sa v kotloch série BIO. Na mriežke horáka sú otvory, ktoré zabezpečujú prívod vzduchu potrebného na spaľovanie. Výmenník kotla je vyrobený z vysoko kvalitnej certifikovanej ocele s hrúbkou 5 mm. Správnu činnosť kotla riadi moderný elektronický regulátor s veľkou farebnou dotykovou obrazovkou LCD.

Vybavenie kotla:

  • automatické, mechanické čistenie horáka (kotol 12 a 35 kW)
  • horák na pelety s pohyblivým roštom (kotol 75, 100 a 150 kW)
  • set keramických katalyzátorov
  • regulátor ESTYMA IGNEO TOUCH
  • vonkajšie čidlo
  • príslušenstvo na čistenie kotla
  • nožičky na nastavenie rovnováhy kotla (kotol 12 a 35 kW)

Doplnkové príslušenstvo:

  • Ovládacie balíčky- káblové aj bezkáblové s možnosťou ovládania cez internet, mob. aplikáciu (viď cenník na stiahnutie)
  • Ovládacie balíčky- káblové aj bezkáblové bez možnosti ovládania cez internet (viď cenník na stiahnutie)
  • Teplomer spalín
  • Estima - snímač paliva v zásobníku
  • VIDE ROOM
  • VIDE NET
  • SMARTFLOW - regulátor ťahu komína
  • Lambda sonda
  • Snímaš tlaku v inštalácií
  • Rozširovací modul
  • teplomer spalín
  • štvorcestný zmiešavací ventil
  • servopohon zmiešavacieho ventilu
  • dvojčinný termostatický chladiaci ventil DBV-1
  • zásobník paliva 240, 340 alebo 500 l (pre kotol 12, 35 kW)
  • zásobník paliva 1000 alebo 1500 kg (pre kotol 75, 100 a 150 kW)

Výhody kotla 12, 35 kW:

  • 5 trieda z hľadiska účinnosti a emisií zhodne s normou PN-EN 303-5:2012 a tiež ekodizajn
  • nízka spotreba elektrickej energie – energetická trieda A+
  • 5-ročná záruka na tesnosť kotlového výmenníka
  • výmenník kotla z vysoko kvalitnej ocele, hrúbky 5 mm
  • možnosť pripojenia izbového termostatu VIDE Room (za doplatok)
  • kontrola plameňa za pomoci foto čidla
  • horák serii FIREBLAST II s automatickým čistením v štandardnom prevedení kotla
  • možnosť regulácie teploty spiatočky ovládaním pohonu na štvorcestnom ventile
  • úplne automatická prevádzka kotla ( automatické zapálenie a vyhasínanie horáka)
  • kryt kotla a nádrž lakovaná práškovou farbou
  • ovládanie 2 vykurovacích okruhov (2 nezávislé ekvitermiky) a okruhu TÚV
  • možnosť regulácie teploty spiatočky ovládaním pohonu na štvorcestnom ventile
  • možnosť pripojenia priestorového termostatu
  • učiaci sa algoritmus EILC
  • modulácia výkonu FL3
  • automatická konfigurácia čidiel a funkcií
  • komplexné štatistiky

Výhody kotla 75, 100, 150 kW:

  • 5 trieda z hľadiska účinnosti a emisií zhodne s normou PN-EN 303-5:2012 a tiež ekodizajn
  • 5-ročná záruka na tesnosť kotlového výmenníka
  • modulácia výkonu – horák spaľuje toľko paliva koľko je potrebné na výrobu tepla
  • nízka spotreba elektrickej energie – energetická trieda A+
  • automatické vypnutie a zapnutie horáka pri výpadku napájani

Zostava horáku pozostáva:

  • horák s reguláciou, čidlá ÚK a TÚV a káblovanie
  • hadica „spiro” na spojenie horáka a podávača paliva
  • podávač paliva v dĺžke 2m (možnosť predĺženia podávača o 0,5 alebo 1m za doplatok)

Doplnkové pozostáva z:

  • predĺženie podávača – maxinálne do dĺžky 3m
  • možnosť pripojenia izbových termostatov (drátových alebo bezdrátových)

Peletový kotol TEKLA DRACO BIO 12DRACO BIO 12


1. Vertikálny výmenník tepla

2. Set keramických katalyzátorov

3. Horák na pelety FIREBLAST II s pohyblivým roštom

4. Nožičky na nastavenie rovnováhy kotla









Peletový kotol TEKLA DRACO BIO 35DRACO BIO 35

1. Trubkovo-doskový výmenník tepla

2. Set keramických katalyzátorov

3. Horák na pelety FIREBLAST II s pohyblivým roštom

4. Nožičky na nastavenie rovnováhy kotla









Rozmery

Draco BIO 12

Peletový kotol DRACO BIO rozmery

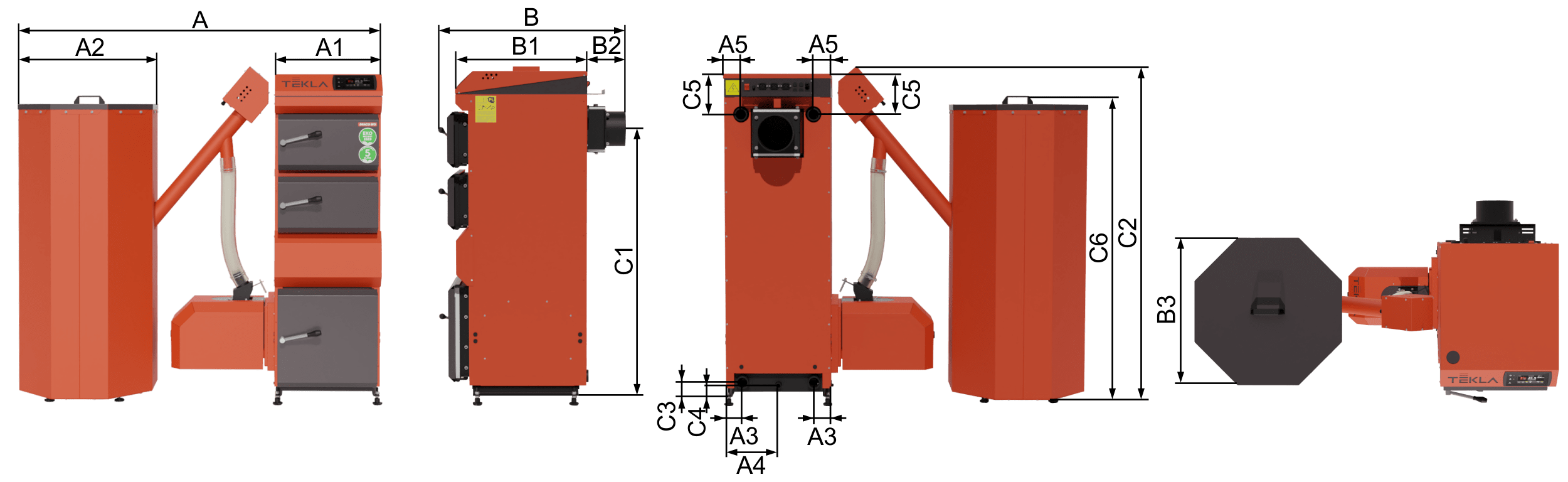

DRACO BIO 35

Rozmery kotla TEKLA DRACO BIO 35

DRACO BIO 75, 100

Peletový kotol DRACO BIO 75, 100 rozmery

DRACO BIO 150

Peletový kotol DRACO BIO 150 rozmery

Rozmery kotlov TEKLA DRACO BIO 12 a 35 kW

Zásobníky ku kotlomTEKLA DRACO BIO 12, 35





























*  Výšky sú uvedené bez nožičiek, ktoré tiež umožňujú nastaviť výšku kotla.
** Nádrž je pripojená k horáku flexibilnou hadicou - šírka kotla závisí od typu inštalovaného zásobník.

Rozmery kotov TEKLA DRACO BIO 75, 100, 150 kW

Zásobníky ku kotlom DRACO BIO 75, 100 a 150 kW



























Schémy zapojenia

1 - Kotol, 2 - Regulátor kotla, 3 - Štvorcestný zmiešavací ventil s pohonom, 4 - Expanzná nádoba otvorená, 5 - Spätný ventil, 6 - Poistný ventil 1,5 bar, 7 - Čerpadlo TÚV, 8 - Čerpadlo ÚK 1.,
9 - Ústredné kúrenie 1, 10 - Spätná klapka, 11 - Ústredné kúrenie 2, 12 - Izbový snímač, 13 - Zásobník teplej vody, 14 - Guľový ventil, 15 - Čerpadlo ÚK 2, 16 - Trojcestný zmiešavací ventil s pohonom, 17 - Filter, 18 - Automatický odvzdušňovací ventil, T1 - Snímač teploty kotla, T2 - Snímač teploty spiatočky, T3 - Snímač teploty ÚK 1, T4 - Snímač teploty ústredného kúrenia 2, T5 - Externý snímač teploty,
T6 - snímač teploty TÚV.



1 - Kotol, 2 - Regulátor kotla, 3 - Štvorcestný zmiešavací ventil s pohonom, 4 - Uzavretá expanzná nádoba, 5 - Čerpadlo TÚV, 6 - Poistný ventil 1,5 bar, 7 - Filter, 8 - Čerpadlo ÚK 1,
9 - Ústredné kúrenie 1, 10 - Zásobník teplej vody, 11 - Čerpadlo ústredného kúrenia 2, 12 - Spätný ventil, 13 - Trojcestný zmiešavací ventil s pohonom, 14 - Izbový snímač, 15 - Spätný ventil, 16 - Ventil DBV-1, 17 - Ventil,
18 - Ústredné kúrenie 2, 19 - Automatický odvzdušňovač, 20 - Tlakomer, T1 - Snímač teploty kotla, T2 - Snímač teploty spiatočky, T3 - Snímač teploty ÚK 1, T4 - snímač teploty TÚV, T5 - snímač vonkajšej teploty,
T6 - Snímač teploty ústredného kúrenia 2.

1 - Kotol, 2 - Regulátor kotla, 3 - Zásobník teplej úžitkovej vody, 4 - Expanzná nádoba zatvorená, 5 - Vyrovnávací zásobník, 6 - Trojcestný zmiešavací ventil s pohonom, 7 - Ventil DBV, 8 - Poistný ventil 1,5 bar, 9 - Ústredné kúrenie 2,
10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - ÚK 1, 17 - Automatický odvzdušňovací ventil, 18 - Tlakomer, 19 - Termostatický alebo akčný ventil len s modulom Touch + mini, T1 - Snímač teploty spiatočky, T2 - Snímač teploty vyrovnávacej pamäte (hore) T3 - Snímač teploty vyrovnávacej pamäte (dole) T4 - Snímač teploty teplej úžitkovej vody, T5 - Snímač vonkajšej teploty, T6 - Snímač teploty ústredného kúrenia 1,
T7 - Snímač teploty ústredného kúrenia 2, T8 - Snímač teploty kotla.

1 - kotol, 2 - regulátor kotla, 3 - zásobník teplej úžitkovej vody, 4 - uzavretá expanzná nádoba, 5 - hydraulická spojka, 6 - trojcestný zmiešavací ventil s pohonom, 7 - ventil DBV, poistný ventil 8 - 1,5 bar,
9 - Ústredné kúrenie 2, 10 - Spätný ventil, 11 - Plniace čerpadlo, 12 - Čerpadlo ÚK, 13 - Filter, 14 - Ventil, 15 - Izbový snímač, 16 - ÚK 1, 17 - manometer, 18 - automatický odvzdušňovací ventil,
T1 - Snímač teploty spiatočky, T2 - Snímač teploty TÚV T3 - Snímač vonkajšej teploty, T4 - Snímač teploty ÚK 1, T5 - Snímač teploty ústredného kúrenia 2, T6 - Snímač teploty kotla.
