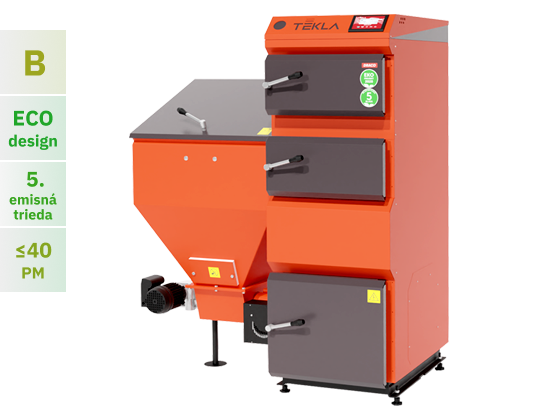

DRACO oceľový kotol na uhlie

Kotol DRACO - Automatický oceľový kotol s veľkým otvorom v hornej časti výmenníka, s možnosťou ľahkého a rýchleho čistenia.
Výkon:
Výkon
35, 75, 100 kW
Materiál
Oceľ výmenníka 8 mm (75 i 150 kW - 6 mm)
Horák
Retortový horák so šnekovým podávačom
Palivo
Ekohrášok
Ovládač
SELECT
Celý popis

DRACO oceľový kotol na uhlie

Kotol DRACO, ktorý sa osvedčuje na trhu už mnoho rokov.
Kotol je vybavený veľmi účinným výmenníkom vyrobeným z vysoko kvalitnej certifikovanej ocele s hrúbkou 8 mm. Veľký kontrolný otvor v hornej časti výmenníka umožňuje ľahké a rýchle čistenie. V kotli je odolný liatinový retortový horák, do ktorého je palivo dodávané zo zásobníka pomocou závitovkového dopravníka (slimáka). Správnu činnosť zaisťuje elektronický ovládač s veľkou čitateľnou obrazovkou LCD. Kotol je štandardne vybavený dvoma systémami zabezpečenia, ktoré zabraňujú spätnému chodu plameňa do zásobníka paliva.


Vybavenie kotla:

  • set keramických katalyzátorov a oceľových vložiek
  • regulátor kotla s ekvitermikou a setom čidiel
  • príslušenstvo na čistenie kotla
  • bezpečnostná nádrž proti vznieteniu paliva v zásobníku “Hasič”
  • nožičky na nastavenie kotla

Doplnkové príslušenstvo:

  • teplomer spalín
  • štvorcestný zmiešavací ventil
  • servopohon zmiešavacieho ventilu
  • dvojčinný termostatický chladiaci ventil DBV-

Výhody kotla:

  • 5 trieda z hľadiska účinnosti a emisií zhodne s normou PN-EN 303-5:2012 a tiež ekodizajn
  • 5-ročná záruka na tesnosť kotlového výmenníka
  • výmenník kotla z vysoko kvalitnej ocele, hrúbky 8 mm
  • kryt kotla a nádrž lakovaná práškovou farbou
  • regulácia s funkciou ekvitermiky
  • automatické prepínanie leto / zima, elektronicky riadené pomocou externého snímača
  • možnosť pripojenia 2 izbových termostatov
  • možnosť pripojiť internetový modul
  • PID algoritmus umožňujúci moduláciu výkonu kotla
  • ovládanie dvoch obvodov so zmiešavacími ventilmi a obvodom TUV
  • ukazovateľ hladiny paliva v spolupráci s NANO umožňuje menej časté návštevy kotolne
  • nastaviteľná teplota spiatočky ovládaním servopohonu na štvorcestnom venti

Prierez kotlom na uhlie TEKLA DRACO
1.  Trubkovo-doskový výmenník tepla
2.  Set keramických katalyzátorov a oceľových vložiek
3.  Liatinová retorta a rošt horáka
4.  Nožičky na nastavenie rovnováhy kotla






Rozmery

DRACO 35

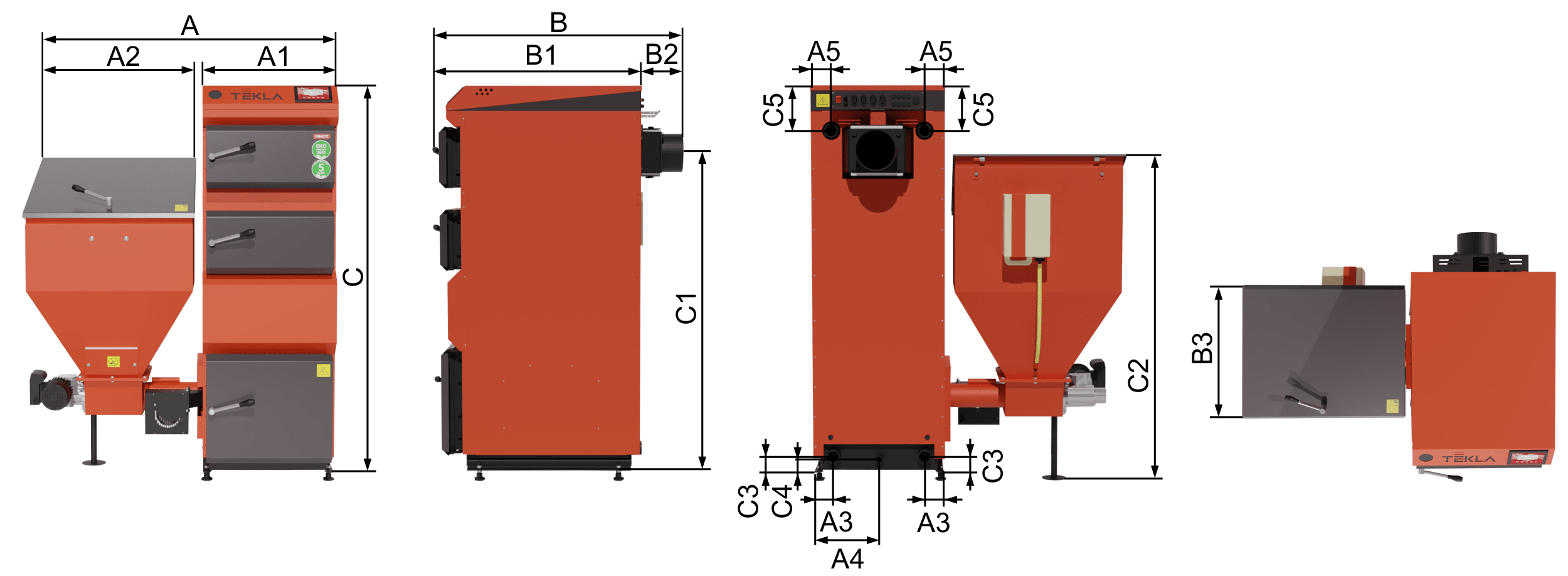

Rozmery kotla TEKLA DRACO 35



DRACO  75

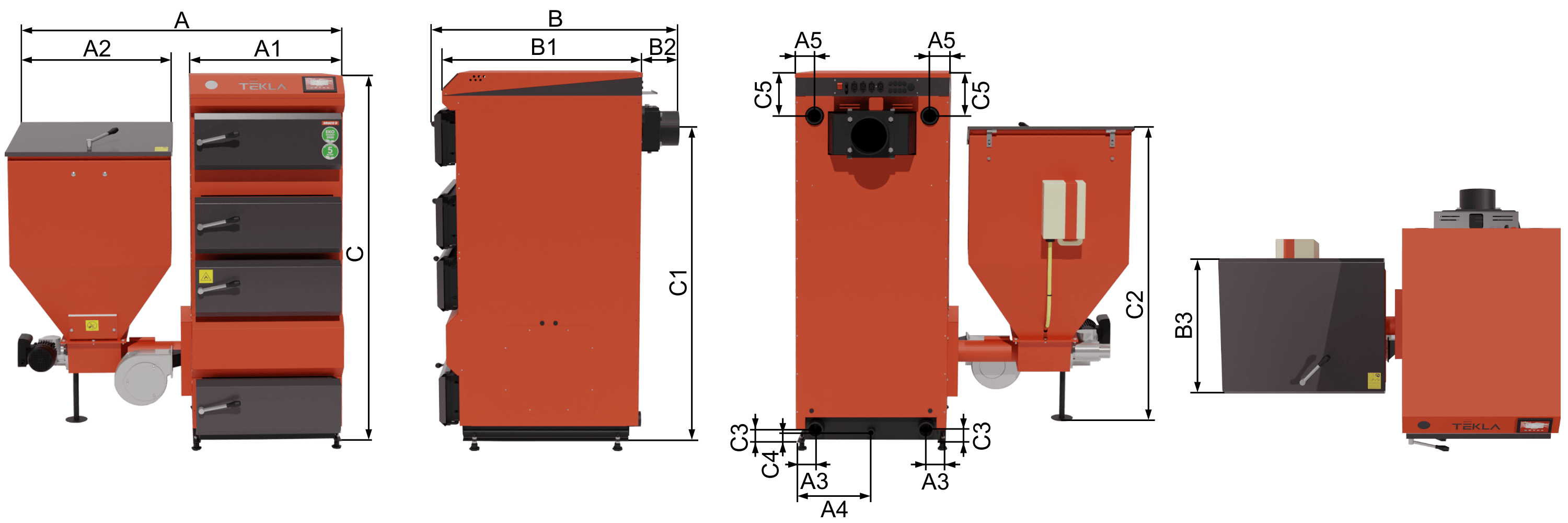

Rozmery kotla TEKLA DRACO 75


DRACO 150

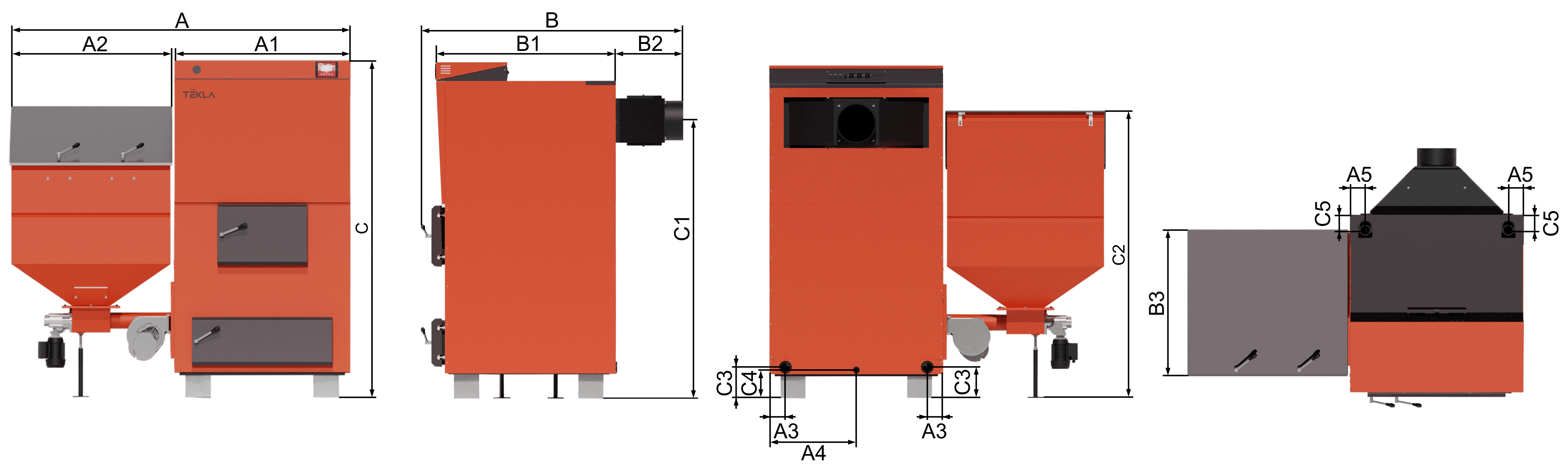

Rozmery kotla TEKLA DRACO 150

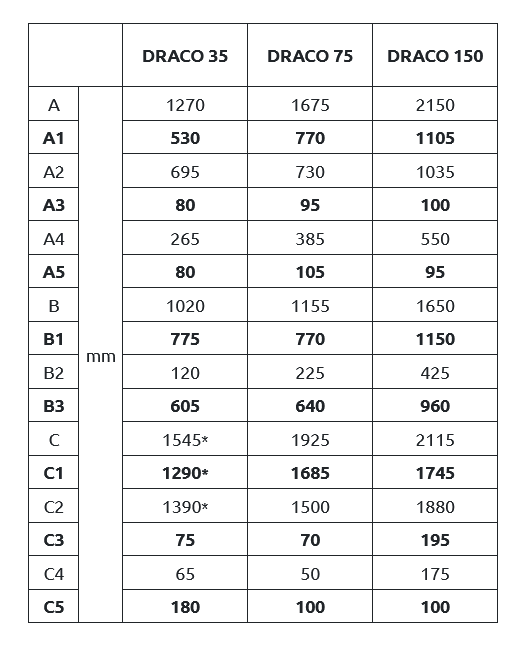

Rozmery kotla TEKLA DRACO 35, 75, 150




Schémy zapojenia

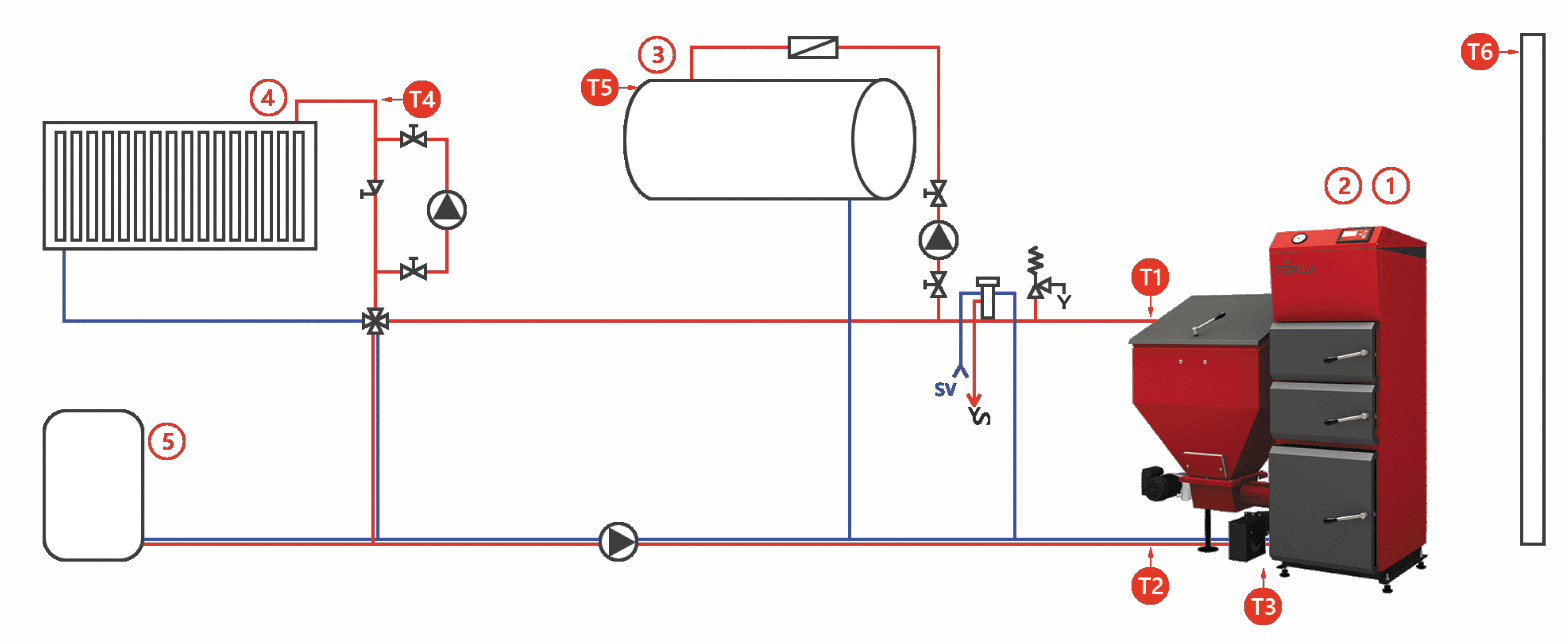

Schéma zapojenia kotla TEKLA DRACO

1 – automatický kotol TEKLA
2 – regulátor
3 – ohrievač TUV
4 – radiátor
5 – expanzná nádoba
T1 – snímač teploty vody v kotly
T2 – snímač teploty vody na vstupe do kotla (spiatočka)
T3 – smínač dopravníka paliva,
T4 – smímač teploty vody vo vykurovacom okruhu
T5 – snímač teploty TUV
T6 – snímač vonkajšej teploty

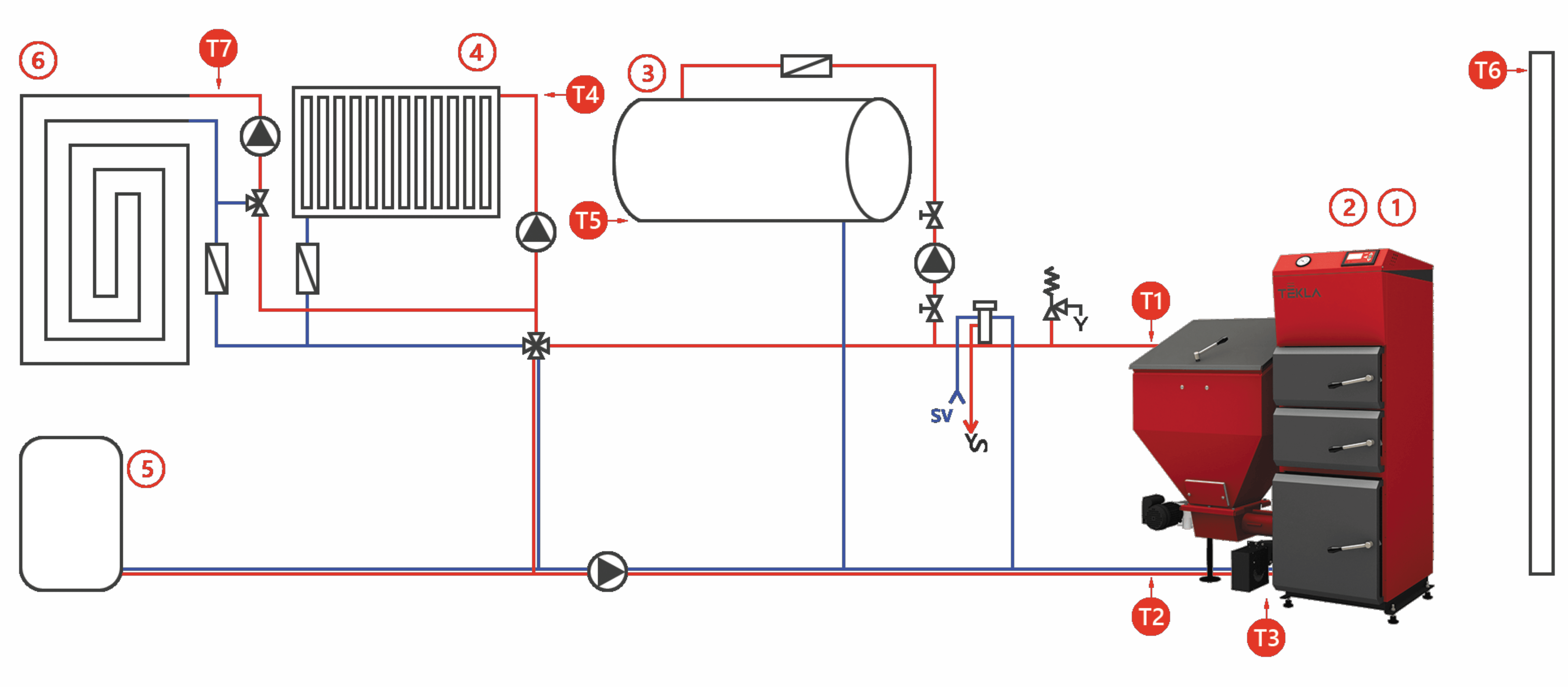

Schéma zapojenia kotla TEKLA DRACO

1 – automatický kotol TEKLA
2 – regulátor
3 – ohrievač TUV
4 – radiátor
5 – expanzná nádoba
6 – podlahové kúrenie
T1 – snímač teploty vody v kotly
T2 – snímač teploty vody na vstupe do kotla (spiatočka)
T3 – smínač dopravníka paliva
T4 – smímač teploty vody vo vykurovacom okruhu
T5 – snímač teploty TUV
T6 – snímač vonkajšej teploty
T7 – snímač teploty podlahového kúrenia

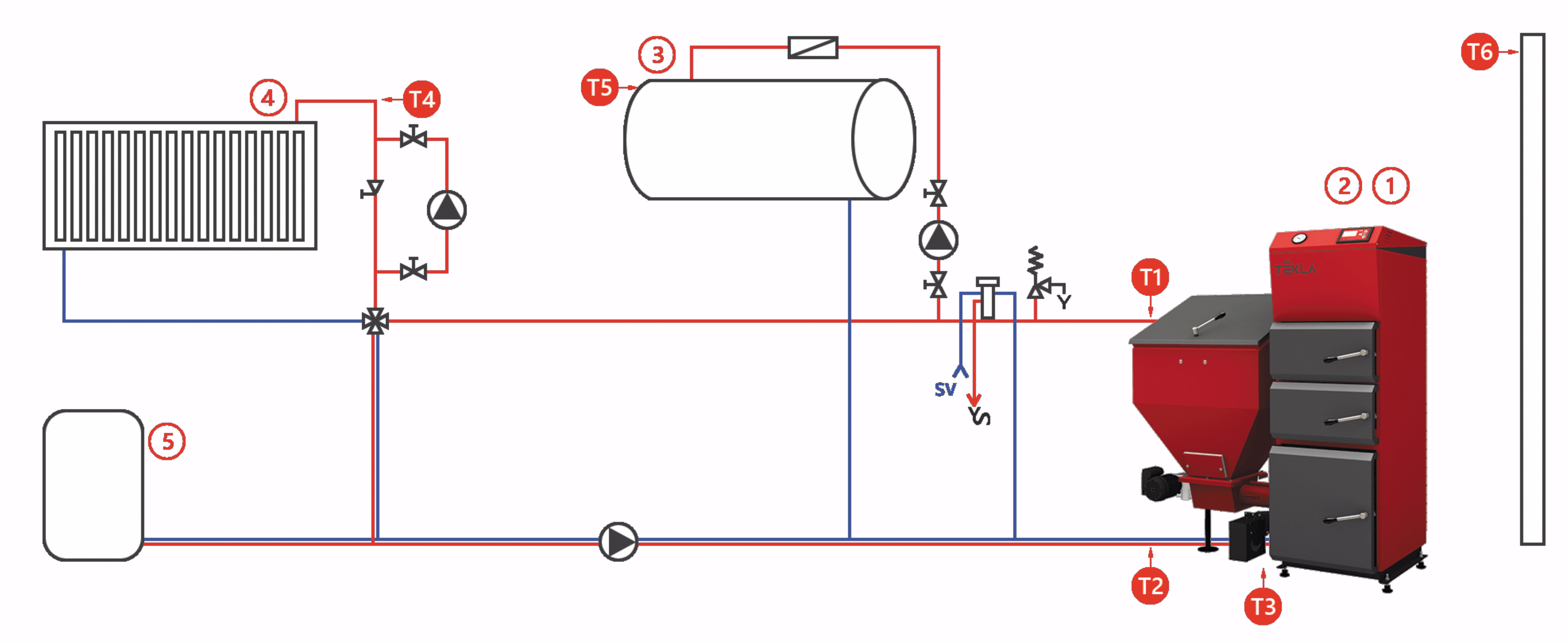

Schéma zapojenie kotla TEKLA DRACO

1 – automatický kotol TEKLA
2 – regulátor
3 – ohrievač TUV
4 – radiátor
5 – expanzná nádoba
6 – podlahové kúrenie
T1 – snímač teploty vody v kotly
T2 – snímač teploty vody na vstupe do kotla (spiatočka)
T3 – smínač dopravníka paliva
T4 – smímač teploty vody vo vykurovacom okruhu
T5 – snímač teploty TUV
T6 – snímač vonkajšej teploty
